一、電動調節閥 概述

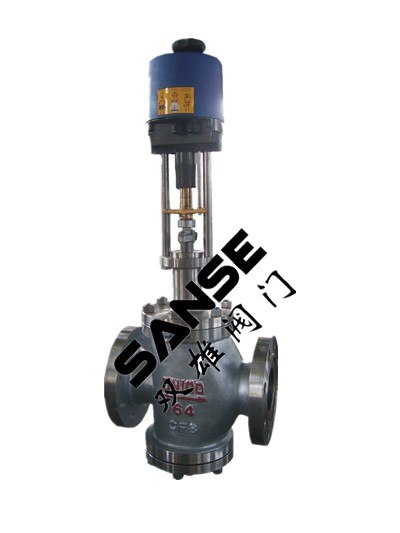

ZAZP、ZAZN 、ZAZM型電動（單座、雙座、套筒）調節閥，是DKZ型電動單元組合儀表中的執行單元，它是生產過程自動調節系統中的重要環節之一，它以AC220V電 源電壓為動作力，接受統一標準信號0~10mA DC或4~20mADC，將此轉為與輸入信號相對應的上下位移，自動地操縱閥門，改變閥門的開度位移，從而達到對工藝管路流體介質如壓力、流量、溫度、液位等參數的自動調節控制。本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。有 標準型、波紋管密封型、夾套保溫型等品種。產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN20~300mm；適用流體溫度有-40~+450℃；按溫度高低配用不同閥蓋可分常溫型、高溫型；流量特性有等百分比（對 數）性、直線性

二、電動調節閥 主要零件材料
材料代號  C（WCB）  P（304）  R（316）
 主要
零件  閥體、閥蓋  WCB（ZG230-450）  ZG1Cr18Ni9Ti（304）  ZG1Cr18Ni12Mo2Ti（316）
閥芯、閥座  1Cr18Ni9Ti（304）或司鈦萊合金堆焊  1Cr18Ni9Ti（304）或司鈦萊合金堆焊  1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊
閥桿  2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
填料  V型聚四氟乙烯（F4）、柔性石墨、不銹鋼波紋管
墊片  增強聚四氟乙烯（F4） 、不銹鋼墊片、金屬石墨纏繞墊片
推桿、襯套  2Cr13
 適用
工況  適用介質  水蒸汽油品類氣液體  硝酸堿類腐蝕性氣液體  醋酸類等腐蝕性氣液體
常溫型  -30～+250 F4：≤200℃  -40～+250 F4：≤200℃  -40～+250℃ F4：≤200℃
高溫型  -30～+450℃ -40～+450℃ -40～+4500℃

三、電動調節閥 主要技術參數
公稱通徑mm 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑mm 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量 系數Kv 單座  5 8 12 20 32 50 80 120 200 280 450 800 1200
雙座    10 16 25 40 63 100 160 250 400 630 1000 1600
套筒  全量    15   35 50   125 190   400 630
0.6   9   20 30   75 115   240 350
額定行程L（mm）  10 16 25 40 60 100
執行器型號  DKZ-310 DKZ-310 DKZ-310 DKZ-410 DKZ-410/510 DKZ-510
出軸推力Nm 4000 4000 4000 6400 6400/16000 16000
全行程時間S 8 12.5 20 32 48/37 62
